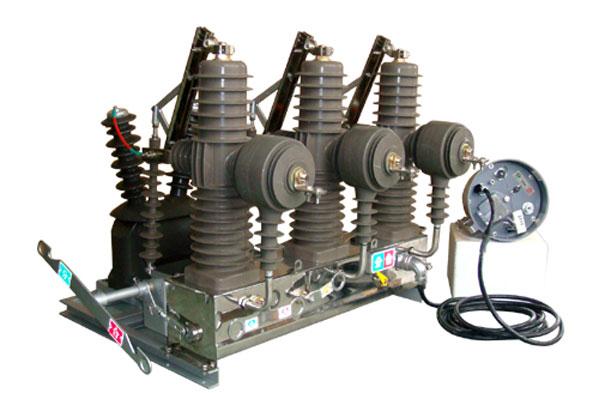

ZW43-12F看門狗智能高壓真空斷路器

產品概述:

ZW43看門狗真空斷路器概述：

    ZW43-12G型戶外高壓真空路器適用于10KV變電站或終端供電的市區配電站和工業用電設備中，作保護控制和短路保護用。由于戶外高壓真空斷路器對變壓器等電器設備的保護作用，可控制線路斷路、過載、涌流...，有效的對變壓器，電器設備，線路的進行保護作用。更可靠，更經濟，特別適用城鄉電網系統，電網改造 注意事項操作機構采用小型化彈簧操作機構，分合閘能耗低；機構傳動采用直動傳輸方式，分合閘部件少，可靠性高。操作機構置于密封的機構箱中，解決了機構銹蝕的問題，提高了機構的可靠性

ZW43看門狗真空斷路器特性：
ZW43真空斷路器應用了多項技術，使它具有很多優點：無SF6、無油，受環境影響小、有利于環境保護；單元尺寸小、重量輕、便于柱上安裝；智能控制單元緊湊適用可以簡單地安裝在柱子的下方，可選配無線遙控器，可以在100米范圍內控制開關的分合；適用于城鄉電網就地操作和遠方控制；除了電池每5年更換一次外，斷路器本體基本終身免維護。  產品特點及引用標準  ZW43真空斷路器它專為滿足配網自動化的需求而設計，可實現各種測量、保護及控制功能。 產品全密封結構設計；殼內除環氧支座外，不再有輔助絕緣材料；套管水平布置，輸出與輸入端是橫向布置，即便于架空線聯接，也利于電纜的接入；整體成型套管，可保證良好的氣密性。 630A時切負荷操作超過3萬次，維護工作量少。切除額定短路電流20kA超過30次。 可配置隔離刀閘，具備明顯斷開點，維護方便、安全。

ZW43看門狗真空斷路器說明：
    主要用來開斷關合農網、城網和小型電力系統的負荷電流，過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。合器型智能斷路器?；拘团c重合控制器配合適用于易取電源的場合，PT型與重合控制器配合適用于無電源的場合，智能斷路器適用于輻射型供電及環網供電系統，幫助系統消除瞬時故障，自動恢復供電，也可隔離永久故障，實現配網自動化。
智能斷路器具備1～3次重合閘功能，且重合器參數可以整定；
智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能，且參數可以連續整定；
 智能斷路器具備小電流接地保護功能，且參數可以連續整定；
 智能斷路器既可以實現有線遠方控制，也可在桿下無線遙控。用于交流50Hz,電壓10～12kV的三相電力系統,作為分?jǐn)?關合負荷電流之用，它具有過載及短路保護功能,速斷保護功能,定時限延時保護功能,自動重合閘功能,還可根據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合,以下簡稱"組合智能型斷路器")等.該智能型斷路器自備電源,可就近遙控操作,備有CT,PT接口,可滿足遙測要求.

主要技術參數

項目		單位	ZW43-12/T400-12.5	ZW43-12/T630-16	ZW43-12/T630-20
額定電壓		kV	12
額定電流		A	400	630	630
額定短路開斷電流		kA	12.5	16	20
額定短路關合電流(峰值）			31.5	40	50
額定峰值耐受電流			31.5	40	50
額定短路耐受電流			12.5	16	20
額定短路持續時間			4
額定絕緣水平	雷電沖擊耐壓(峰值)	S	相間、對地75，斷口85
	1min工頻耐壓	kV	相間、對地42，斷口48
額定操作順序			分-0.3S-合分180S合分(電動機構)
額定短路電流開斷次數		次	30
機械壽命			10000
額定操作電壓(分合線圈)		v	DC220，110，AC220
動靜觸頭允許磨損累計厚度		mm	3
過電流脫扣器額定電流		A	5
電流互感器電流比			200/5 400/5 600/5
觸頭開距		mm	9±1
觸頭超程			2±0.5
平均分閘速度		m/s	1.2±0.3
平均合閘速度			0.6±0.2
分閘時間		ms	30～60
合閘時間			20～40
合閘彈跳時間			≤2
三相分合閘同期性			≤2
每相回路直流電阻		μΩ	≤80
儲能電機	額定電壓	V	-220
	額定功率	W	200
	儲能時間	s	≤8
質量		kg	125

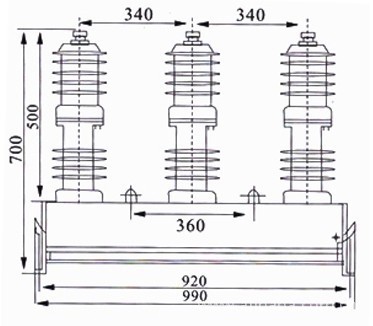

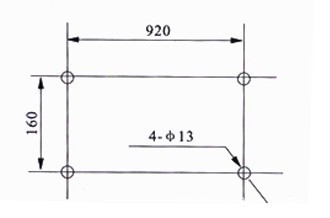

ZW43看門狗真空斷路器尺寸

ZW43看門狗真空斷路器訂貨須知：
訂貨時請?jiān)诤贤献⒚鳎?/span>
1.產品型號及名稱。
2.機構類型（手動或電動）
3.如電動機構請分別注明合，分閘線圈及儲能電機的額定電壓（AC220V   DC220V   DC110V）
4.如需要互感器過流保護裝置，請注明互感器電流比。

ZW43看門狗真空斷路器售后服務：
我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。
(2)由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.
