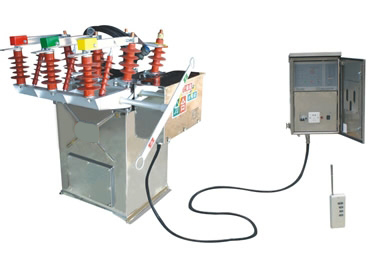

ZW8-12C智能型戶外高壓真空斷路器
產品概述:
產品概述：
ZW8-12C智能型戶外高壓真空斷路器是在ZW8-12型斷路器基礎上派生出的一種智能型斷路器用于交流50Hz、電壓10～12kV的三相電力系統，作為分?jǐn)?、關合負荷電流之用，它具有過載及短路保護功能、速斷保護功能、定時限延時保護功能、自動重合閘功能，還可根據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合）該智能型斷路器自備電源，可就近遙控操作，備有CT、PT接口，可滿足遙測要求。
使用環境條件
·周圍空氣溫度上限+40℃、下限-40℃；
·海拔高度不超過1000M；
·風壓不超過700Pa（相當于風速34m/s）；
·無經常性的劇烈震動；
主要技術數據
·額定電壓：12KV 額定電流：630A 200A 400A
·工頻電壓：42KV 雷電沖擊耐壓（峰值）：75KV
·額定短路開斷電流（有效值）：20KA
·額定短路關合電流（峰值）：50KA
·4S短時耐受電流：20KA
·額定操作順序：分-0.3S，合分-180S
·額定短路電流開斷次數：30次
·機械壽命：10000次
·額定操作電壓（合/分閘線圈）：DC 220V AC 220V
·動、靜觸頭允許磨損厚度：3mm
·過流脫扣器額定電流：5A
·周圍空氣溫度上限+40℃、下限-40℃；
·海拔高度不超過1000M；
·風壓不超過700Pa（相當于風速34m/s）；
·無經常性的劇烈震動；
主要技術數據
·額定電壓：12KV 額定電流：630A 200A 400A
·工頻電壓：42KV 雷電沖擊耐壓（峰值）：75KV
·額定短路開斷電流（有效值）：20KA
·額定短路關合電流（峰值）：50KA
·4S短時耐受電流：20KA
·額定操作順序：分-0.3S，合分-180S
·額定短路電流開斷次數：30次
·機械壽命：10000次
·額定操作電壓（合/分閘線圈）：DC 220V AC 220V
·動、靜觸頭允許磨損厚度：3mm
·過流脫扣器額定電流：5A
