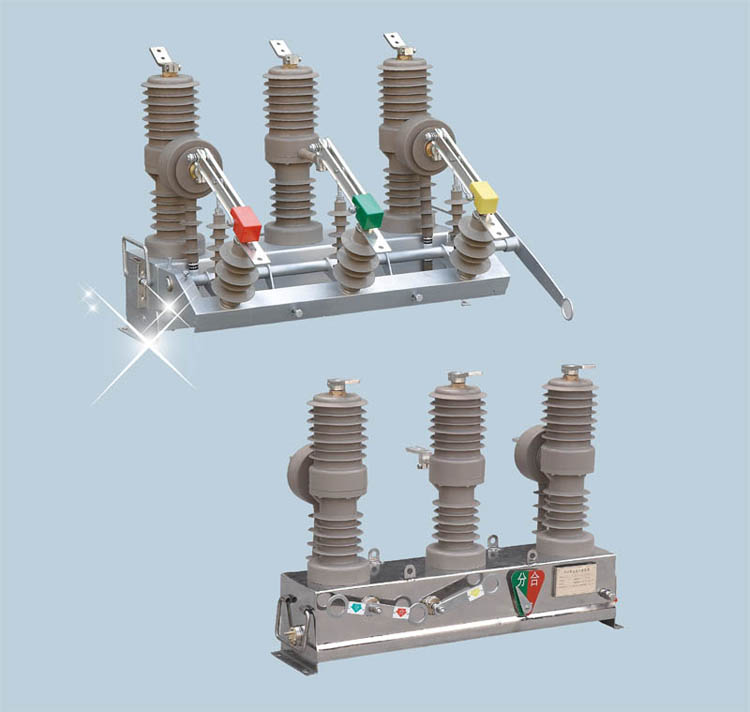

ZW32-12柱式高壓真空斷路器

產品概述:

產品概述
      ZW32-12、ZW32-12G系列柱式戶外高壓真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。
技術參數

名稱		單位	ZW32-12(G)/T400-12.5	ZW32-12(G)/T630-16	ZW32-12(G)/T630-20
額定電壓		kV	12
額定電流		A	400	630	630
額定短路開斷電流		kA	12.5	16	20
額定短中關合電流（峰值）			31.5	40	50
額定峰值耐受電流			31.5	40	50
額定短時耐受電流			12.5	16	20
額定短路持續時間		S	4
額定絕緣水平	雷電沖擊耐受電壓（峰值）	kV	相間、對地75，斷口85
	1min工頻耐受電壓		相間、對地42，斷口48
額定操作順序			分 -0.3s- 合 -180s- 合分（電動機構）
額定短路電流開斷次數		次	30
機械壽命			10000
額定操作電壓（分合線圈）		v	DC220,100, AC220
動靜頭允許磨損累計厚度		mm	3
過電流脫扣器額定電流		A	5
電流互感器電流比			200/5     400/5     600/5
觸頭開距		mm	9±1
觸頭超程			2±0.5
平均分閘速度		m/s	1.2±0.3
平均合閘速度			0.6±0.2
分閘時間		ms	30-60
合閘時間			20-40
合閘彈跳時間			≤20
三相分合閘同期性			≤2
每相回路直流電阻		μΩ	≤80
儲能電機	額定電壓	V	-220
	額定功率	W	200
	儲能時間	S	≤8
隔離開關	回路電阻（斷路器接線板至隔離開關進線板間）	μΩ	≤120
	三相刀閘合閘時中心偏擺量	mm	≤2
	三相刀閘分、合閘同期性偏差		≤2
	導電部分對地絕緣距離		≥160
	斷口開距		≥200
質量		kg	80

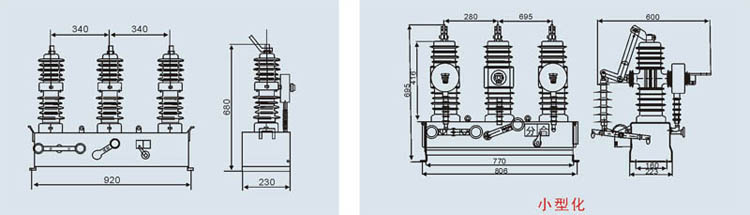

外形及安裝尺寸圖

訂貨須知事項：
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
