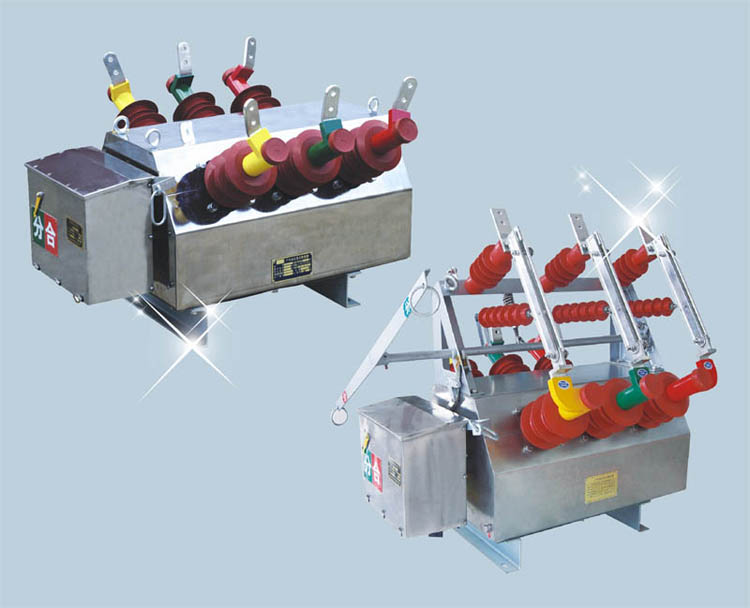

ZW6-12/630-1620型戶外高壓真空斷路器

產品概述:

產品概述
      ZW6-12/630-12、20型戶外真空斷路器適用于12KV及以下交流50Hz的三相電力系統。 主要用于農網和城網作為分、合負荷電流、過載電流及短路電流之用，也可用于其它類似場所，還可作為城市市區12KV級電網的分段開關。

ZW6-12戶外高壓真空斷路器使用環境條件
(1)周圍空氣溫度上限+40℃，下限-40℃；
(2)海拔高度不大于2000m；
(3)相對濕度：日平均不大于95%，月平均不大于90%；
(4)風壓不超過700Pa(相當于風速34m/s)
(5)空氣污穢程度按GB5582規定為Ⅳ級；
(6)地震烈度不超過8度。

技術參數
斷路器的額定技術參數見表1

序號	名稱			單位	參數
1	額定電流			KV	12
2	額定絕緣水平	1min	干試	KV	42
		耐壓	濕試(對地)		34
		雷電沖擊耐壓(峰值)			75
3	額定電流			A	630
4	額定頻率			Hz	50
5	額定短路開斷電流			KA	12.5、16、20
6	額定關合電流(峰值)				31.5、40、50
7	額定峰值耐受電流			KA	31.5、40、50
8	額定短時耐受電流4s				12.5、16、20
9	操作順序				分——0.3s——-合分——180s——合分
10	額定短路電流開斷次數			次	30
11	機械壽命			次	10000
12	額定操作電壓配CT彈簧操作機構			V	DA24V、48V、AC、DC110V、220V
13	觸頭允許磨損厚度			mm	3
14	過電流脫扣器額定電流			A	5
15	重量			Kg	130(標準型)

斷路器的裝配調整參數見表2

序號	項目		單位	參數
1	觸頭開距		mm	9±1
2	觸頭超程			3±1
3	平均合閘速度		m/s	0.6±0.2
4	平均分閘速度			1.0±0.2
5	觸頭合閘彈跳時間		ms	≤2
6	三相分閘同期性		ms	≤2
7	合閘時間		s	≤0.1
8	合閘時間	最高操作電壓	s	≤0.06
		最低操作電壓		≤0.1
9	每相回路直流電阻		μΩ	≤200
10	相間中心句距(滅弧室端)		mm	193

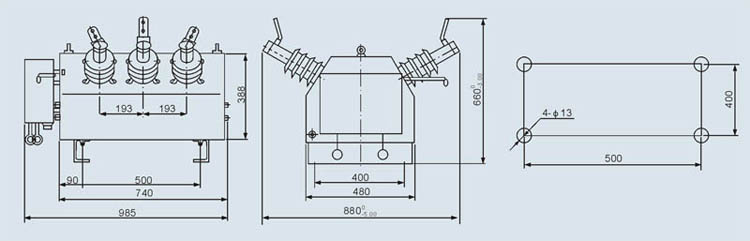

外形及安裝尺寸圖

ZW6-12戶外高壓真空斷路器產品訂貨須知事項
    訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
