ZW8-12 /M永磁高壓真空斷路器

產品概述:

ZW8-12M永磁真空斷路器系列型號：
ZW8-12M/630-12.5  ZW8-12M/630-20  ZW8-12M/T630-12.5  ZW8-12M/T630-20 ZW8-12G/630-12.5 ZW8-12G/630-20  ZW8-12G/T630-12.5 ZW8-12G/T630-20 ZW8-12/1250-20  ZW8-12/1250-25  ZW8-12G/1250-20  ZW8-12G/1250-25 ZW8-12M/630-20     ZW8-12P/630-20

ZW8-12M永磁真空斷路器產品概述：
ZW8型永磁高壓真空斷路器ZW8-12M/630-20(以下簡稱斷路器)是三相交流50Hz，適用于額定電壓為7.2～12kV的戶外高壓開關設備。斷路器符合國標GB1984《高壓交流斷路器》及專業標準JB3855《3.6～40.5kV戶外交流高壓真空斷路器》和相關的IEC標準。常供工礦企業、發電廠以及變電站作電氣設備的控制和保護之用，并適用于頻繁操作的場所。斷路器具有多次開斷和快速重合閘的能力。
  ZW8型永磁高壓真空斷路器ZW8-12M/630-20，是我公司自主研發的一種綜合保護戶外智能開關。它主要由真空斷路器本體和控制器的及外置電壓互感器三大部分組成，三者通過航空插座及戶外密封電纜進行電氣連接，具有故障檢測功能，保護控制功能和通訊功能，能可靠判斷、檢測開關進、出線側的毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。
斷路器采用永磁操動機構，斷路器機械壽命為3萬次,3萬次之內無需檢修、調整，實現了高可靠，長壽命。

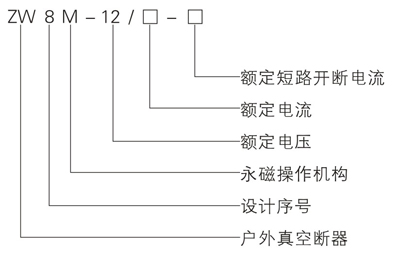

ZW8-12M永磁真空斷路器型號及含義：

ZW8-12M永磁真空斷路器產品主要特性：
環氧樹脂固體絕緣、無油、無SF6、對環境無危害
真空開斷、縱向磁場滅弧、穩定可靠
進口戶外專用型環氧樹脂，耐紫外線、防閃絡，不易老化
永磁操作機構，免維護，可長期可靠工作
雙穩態永磁機構，不會退磁，可永久使用
機械壽命最少可以達到20000次以上
結構緊湊、體積小、重量輕，便于安裝和運輸
箱體經過特殊處理，無銹蝕，可保持外形持久美觀(可選用不銹鋼箱體)
采用高智能型微機控制器，提供多種功能，可滿足用戶的各種要求
可配FTU實現遠方控制、監視以及實現SCADA功能
ZW8-12M戶外永磁高壓真空斷路器應用與特點
ZW8-12M戶外真空斷路器采用CT23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。
ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

一、ZW8-12M柱上高壓真空斷路器應用與特點：
ZW8-12戶外真空斷路器采用CT23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。
ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

二、ZW8-12M柱上真空斷路器使用環境條件：
環境溫度：上限+40t下限-30。C
　　海拔高度：《1000m
　　風壓：≤700Pa（相當風速34m／s）
　　空氣污穢程度：III級
無經常性劇烈震動

三、ZW8-12M柱上真空斷路器組成結構：
　　1）整體結構為三相共箱式
　　2）真空滅弧室
　　3）彈簧操動機構
　　4）絕緣系統
　　5）導電回路
　　6）箱蓋、箱體
　　7）密封件

四、ZW8-12M柱上永磁真空斷路器特點：
　　1）根據用戶需要可安裝50／5，100／5，200／5，400／5，630／5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣
　　2）內置多抽頭電流互感器可作為過電流保護之用
　　3）采用雙繞組電流互感器可作為保護和計量用
　　4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。
　　5）可加裝隔離開關

五、ZW8-12M柱上真空斷路器訂貨須知：
　　訂貨時用戶需提供下列技術資料：
　　1）斷路器型號、名稱、數量。
　　2）額定電流，額定短路操作電流。
　　3）操作方式、操作電壓。
　　4）配備電流互感器電流比。
　　5）使用場合。

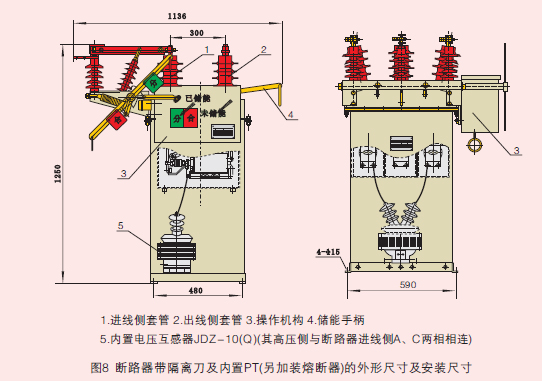

六、外形及安裝尺寸

ZW8-12M永磁真空斷路器使用環境條件：
1、周圍空氣溫度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；
3、風壓：不超過700Pa(相當于風速34m／s)
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、最大日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

ZW8-12M永磁真空斷路器售后服務：
我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。
(2)由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.
