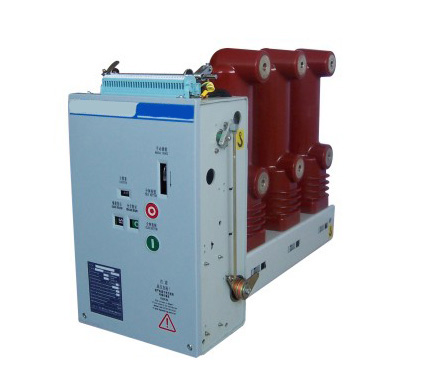

ZN63(VS1)-12側裝式戶內高壓真空斷路器

產品概述:

·產品概述
    ZN63(VS1)-12型側裝式真空斷路器系戶內高壓開關設備，適用于額定電壓12kV、頻率50Hz的三相電力系統中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于需要額定電流下頻繁操作，或多次開斷短路電流的場所。
    ZN63(VS1)-12型側裝式真空斷路器采用固定式安裝，主要用于固定式開關柜，該斷路器既可單獨使用，又可用于環網供電、箱式變或各種非標供電系統。

·使用環境
1. 環境溫度：不高于+40℃，不低于-15℃(允許在-30℃時儲運)。
2. 海拔高度：不超過1000m。
3. 相對濕度：日平均值不大于95％，月平均不大于90%，飽和蒸汽壓日平均值不大于2.2×10 MPa，
月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8級。
5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
2. 海拔高度：不超過1000m。
3. 相對濕度：日平均值不大于95％，月平均不大于90%，飽和蒸汽壓日平均值不大于2.2×10 MPa，
月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8級。
5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。

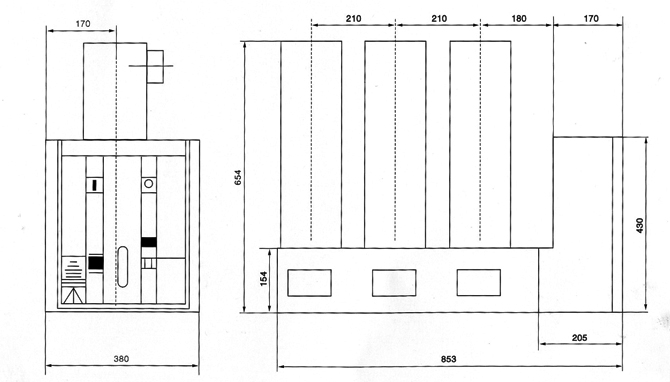

·外形尺寸(側裝式戶內高壓真空斷路ZN63(VS1)-12)

·主要技術參數(側裝式戶內高壓真空斷路ZN63(VS1)-12)

序號	項目		單位	參數
1	額定電壓		KV	12
2	額定絕 緣水平	額定雷電沖擊耐受電壓峰值	KV	75
		1 min工頻耐壓		42
3	額定短路開斷電流		KA	20/25	31.5
4	額定電流		A	630 1250	630 1600 2500
5	額定熱穩定電流(有效值)		KA	20/25	80
6	額定動穩定電流(峰值)			63	80
7	額定短路關合電流(峰值)			63
8	額定短路開斷電流開斷次數		次	50
9	二次回路工頻耐受電壓(1min)		V	2000
10	額定操作順序			分-0.3s-合分-180s合分
11	額定熱穩定時間		S	4
12	額定單個/背對背電容器組開斷電流		A	630/400
13	機械壽命		次	10000
