JDZ-3、6、10型電壓互感器

產品概述:

概述

JDZ-3、6、10型電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為3～10 kV的交流電力系統中，作電能計量、電壓監測和繼電保護用。 產品執行標準為GB 1207《電壓互感器》。

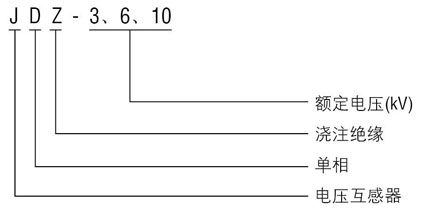

型號及其含義

正常使用條件

安裝場所: 戶內。 環境溫度: 最高氣溫40℃；最低氣溫-5℃；日平均氣溫不超過 30℃。 大氣條件: 大氣中無嚴重污穢。

技術參數

產品型號 額定電壓比 (kV) 準確級或準確級組合 額定輸出 (VA) 極限輸出 (VA) 額定絕緣水平 (kV) JDZ-3 3/0.1 0.2 15 300 3.6/25/40 0.5 30 JDZ-6 6/0.1 0.2 20 400 7.2/32//60 0.5 50 JDZ-10 10/0.1 0.2 25 500 12/42/75 0.5 50

結構與特點

本系列電壓互感器為半封閉環氧澆注式，鐵心用優質的硅鋼片疊裝而成，澆注體中有圓筒式同心組合的一次、二次線圈。產品底部夾件上有接地螺栓及供安裝用的四個安裝孔。

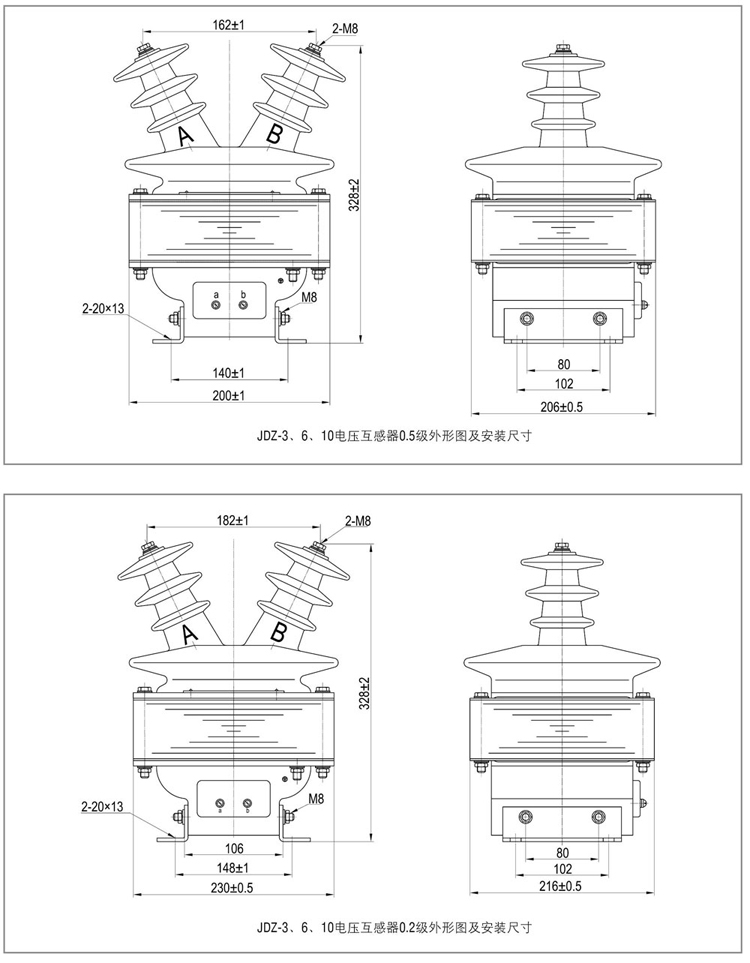

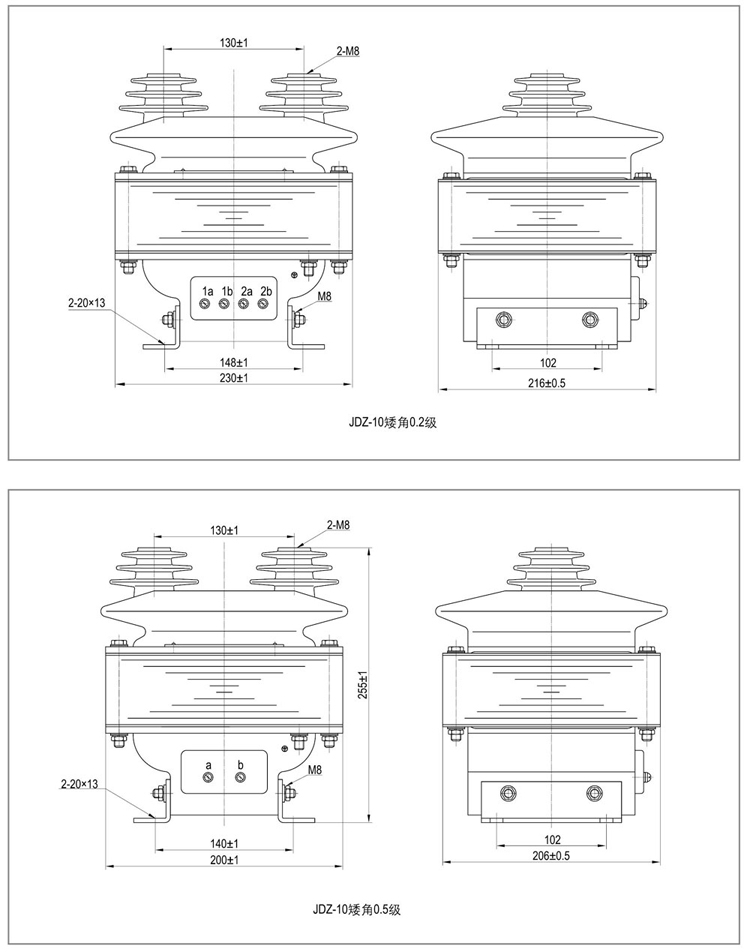

外形圖及安裝尺寸

訂貨須知 訂貨時請?zhí)峁┮韵聟?shù)： 產品型號。 額定電壓比 kV。 準確級組合及額定輸出 VA。 環境海拔高度 m。 注:用戶如有特殊要求可與我公司協商確定。
