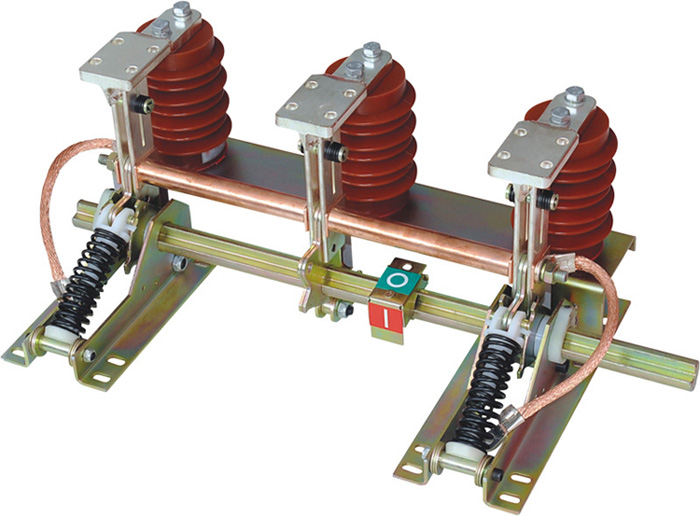

JN4-12(G)戶內高壓接地開關

產品概述:

JN4-12接地開關概述
JN4-12（G）型戶內高壓接地開關，適用于12kV戶內交流金屬鎧裝移開式金屬封閉開關設備及其它高壓開關設備的主要元件，也可單獨使用。作為在12中kV，及以下的交流50Hz電力系統中接地保護之用，具有關全短路電流能力，結構合理、體積小、操作靈活、易安裝調整。

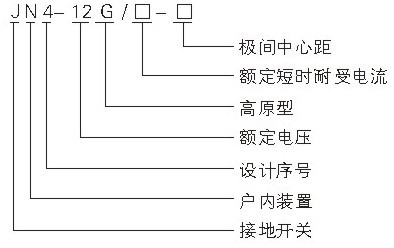

JN4-12接地開關型號及其含義

·使用環境條件    · 海拔高度1000-3000m;    · 周圍空所溫度：上限+40℃:下限-25℃    · 地震烈度不超過8度;    · 沒有火災、爆炸危險、嚴生粉塵、化學腐蝕及劇烈振動場所 JN4-12主要技術參數

項目 單位 數據 額定電流 kA 12 額定短時耐受電流 kA 20 額定短時耐受時間 s 4 額定峰值耐受電流 kA 50 額定短路關合電流 kA 50 極間中心距 mm 210；230；250 額定絕緣水平 1min工頻耐壓 kV 42 雷電沖擊耐壓 kV 75

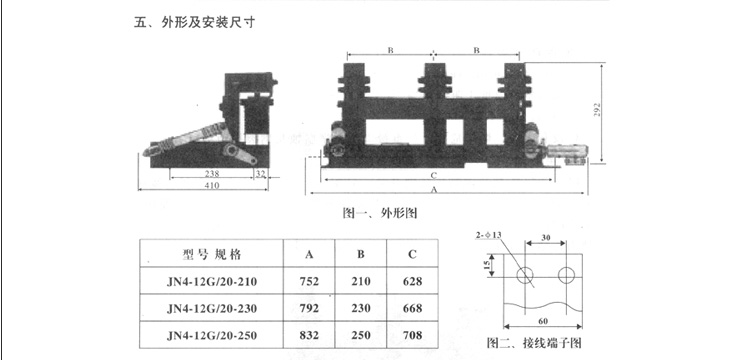

JN4-12型號規格

型號規格 A B C JN4-12G/20-210 752 210 628 JN4-12G/20-230 792 230 668 JN4-12G/20-250 832 250 708
